我們認(rèn)為要進(jìn)行鋁上鍍銅,使鍍層的結(jié)合力能改善和提高,關(guān)鍵是如何破除鋁表面的氧化膜和鍍前嚴(yán)格的表面處理,同時(shí)中間鍍層要選擇恰當(dāng),而且中間鍍層的孔隙率要小,才能有效地復(fù)蓋基體金屬,才能保證鍍銅的質(zhì)量。而我公司所用的化學(xué)鍍的方法，就能很好的解決鋁的活潑性，用獨(dú)特的化學(xué)鍍配方，實(shí)現(xiàn)了鋁材表面鍍銅的可靠性，保證了鍍銅的質(zhì)量！

Q/YS.118(貽順牌) 鋁鍍銅具有高速鍍銅，穩(wěn)定性高，工作溫度和溶液濃度適用范圍較寬。銅層致密，有極佳的結(jié)合力，鍍層是光亮紫銅色，常溫下鍍速為20微米/小時(shí)。 同樣適合各種鋁材鍍銅，鋁合金鍍銅。

1、 高速鍍銅劑A劑：比重1.10~1.12,深藍(lán)色液體。

2、 鍍銅B劑: 比重1.10~1.12,透明液體。PH值  13~14。

3 、鍍銅工作液的配制：使用前按A:B:去離子水=1:2:3 。

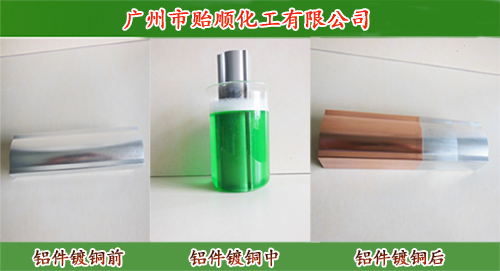

4 、鍍銅工藝流程：工件前處理（除油除銹，活化，敏化）----水洗---鍍銅（15分鐘~60分鐘）----水洗----鈍化---烘干 。

1、鍍銅過程會(huì)不斷消耗成分，鍍銅過程中要及時(shí)補(bǔ)充A，B兩劑，測試并調(diào)節(jié)PH值到12.5~13.0.

2、鍍銅裝載比1~3dm2,沉銅溫度:常溫.

3、化學(xué)鍍銅停止工作時(shí),要繼續(xù)保持空氣攪拌,用20%硫酸調(diào)節(jié)PH值到9~10,鍍液要蓋好，以防止鍍液有效成分的無功損耗和蟲子灰塵的污染。

重新啟動(dòng)鍍液時(shí),可在攪拌條件下用20%NaOH 調(diào)整PH值到12.5~13.0

4、 在鍍銅過程中如果發(fā)現(xiàn)鍍液變混濁，此時(shí)要及時(shí)加入穩(wěn)定劑 0.5克/升。攪拌均勻后鍍液恢復(fù)穩(wěn)定。
